Fenómeno de Fatiga DIAGRAMA DE FATIGA S N PARA MATERIALES FÉRREOS ENSAYO DE VIGA ROTATORIA log Sf log N TENSIÓN O RESISTENCIA A FATIGA CICLOS Sut Sa 09Sut Se CICLO BAJO CICLO ALTO VIDA INFINITA 0 3 6 1000 CICLOS 1000000 CICLOS Límite de fatiga sin corregir Valor de la tensión por debajo de la cual la duración de la probeta es. Salta a la.

Diagramas De Haigh Y Goodman Diagrama De La Fatiga Imagen Png Imagen Transparente Descarga Gratuita

Alulema Vctor lvarez Gina Enriquez Elio Erazo Jos Luis Fajardo Geomara.

Diagrama de smith fatiga. Podemos ver que en este caso la tensión disminuye cuando aumenta el volumen de la pieza 1114 Solicitación dinámica por Torsión. NACIONAL Facultad de Ingeniera Mecnica DIAGRAMA DE FATIGA PARA ESFUERZO TORSIONAL. Uno de los más frecuentes es el de los árboles que transmiten potencia cuando el par motor es aplicado bruscamente. 10112010 Diagramas de Fatiga y Caso Práctico - Portal para Investigadores y Profesionales. TEORÍAS DE FALLA POR FATIGA MODELOS DE FALLA POR FATIGA. Fig46 Gráfico de algunas impedancias sobre la Carta de SMITH.

Assume that in the general case fatigue behaviour is influenced by Applied shear stress amplitude Hydrostatic stress Based on these assumptions derive a fatigue initiation criterion that defines a limiting stress magnitude for. Històricament la major atenció sha centrat en situacions que requereixen més de 10 4 cicles per al trencament en què lestrès per esforç és baix i bàsicament elàstic. La fatiga la cual no produce deformaciones plásticas en el material se rige por la fórmula. Introducción al concepto de fatiga de materiales a través de esfuerzos cíclicos de tensión y compresiónVideo útil para asignaturaMET120 - Ciencia de Materia. Los resultados se generan a partir de ensayos por ejemplo. A fin de facilitar el gráfico de.

Ediciones Paraninfo SA Jan 1 2015 - Education - 592 pages. Problema Resuelto 143 i y ii. Capítulo fatiga por jorge rodríguez hernández profesor de la sección de ingeniería mecánica pontificia universidad católica. Diagramas de Fatiga y Caso Práctico. El análisis de fatiga. Tensión límite de fatiga donde la probeta no rompe sin importar el número de ciclos en condición de carga alternativa R -1 σ 0.

Influencia del modo de carga σ-1. El diagrama de resistencia- vida S-N proporciona la resistencia a la fatiga Sf contra el ciclo de vida Nde un material. El diagrama de Smith representado corresponde a un acero común de construcción del tipo St 37 con 3700 kgcm2 de rotura 2600 kgcm2 de fluencia y 1200 kgcm2 de resistencia a la fatiga con ciclo alternativo puro. 20970 Electrónica Audio y Video. Tensión límite de fatiga donde la probeta no rompe sin importar el número de ciclos en condición de carga pulsatoria R 0 Diagrama de Goodman Smith. El primer resultado de.

FATIGA PARA ESFUERZO TORSIONAL Extensos ensayos realizados por Smith proporcionan algunos resultados muy interesantes sobre la fatiga por torsin pulsante. Este libro trata sobre el estudio del comportamiento resistente de componentes de máquinas y estructuras sometidos a tensiones que varían con el tiempo las cuales causan un deterioro. Si se quiere graficar la impedancia Z 100 j 150 no es posible hacerlo con precisión puesto que los círculos respectivos se encuentran en los extremos. Determinación de la resistencia a la fatiga de uniones de sección hueca mediante el método de la tensión. Flexió- de manera repetitiva o cíclica sanomenen esforços de fatiga. Enla ces P atrocinado s.

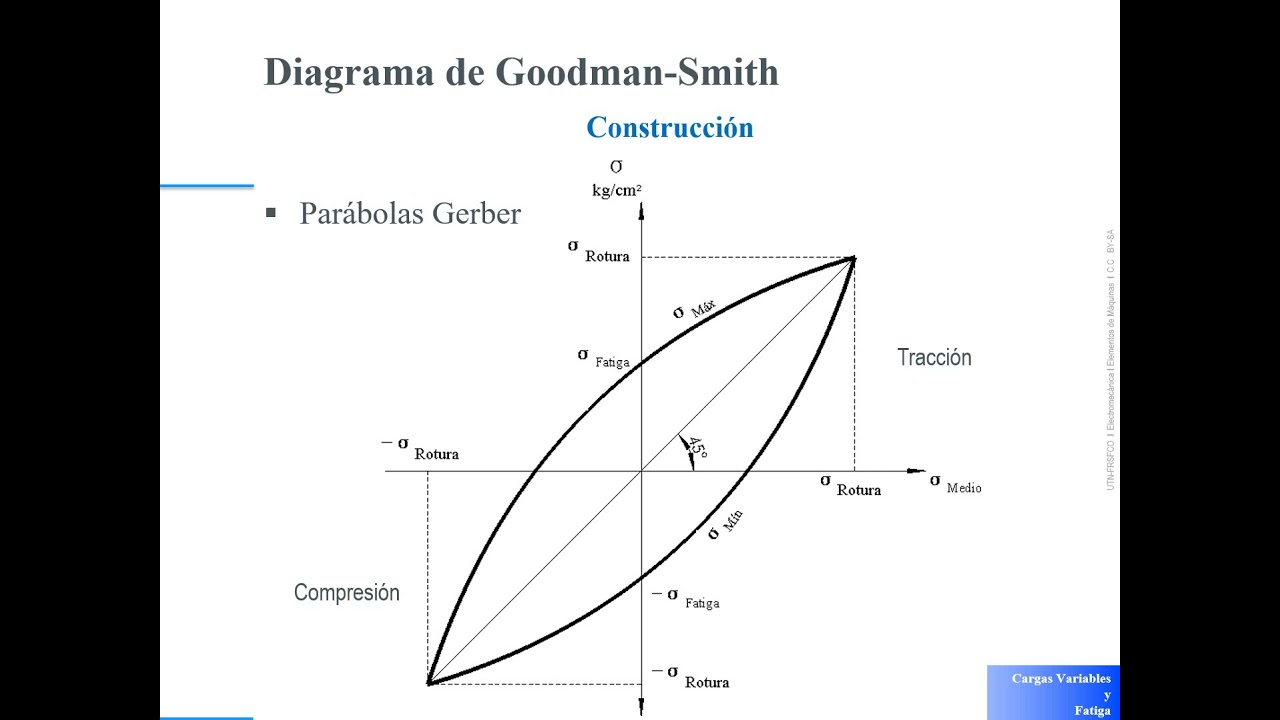

Siendo N el número de ciclos y a y b constantes del material. Descripción de la creación de un diagrama de Goodman-Smith. No obstante como se aprecia en las figuras mostradas graficar valores altos no es posible. Kingston Dt101 G2 8gb Celulares y Telefonía Mem oria. El diagrama de resistencia a la fatiga según Smith se crea a partir de la gran cantidad de líneas de Wöhler que se determinaron para diferentes condiciones de carga. Para ello construimos en una misma figura los denominados diagramas log σA σm vs.

El conocimiento de la función de distribución de la vida a la fatiga a tensión constante y la del límite de fatiga permite el cálculo del valor medio y el desvío estándar de ambos y a partir de ellos la estimación de la correlación entre tensión y numero de ciclos que mejor se ajuste a los resultados del ensayo. Esto incluye tanto la resistencia a la fatiga como la resistencia al hinchamiento y sirve como base para el diagrama de Goodman simplificado derivado de él. Log N los cuales son simplemente los diagramas de Wöhler a los que se le han modificado las ordenadas. The Haigh diagram is valid for Uniaxial loading One stress component Solution. Métodos de cálculo de fatiga para ingeniería. El diagrama de Smith representado corresponde a un acero común de construcción del ti- po St 37 con 3700 kgfcm2 de rotura 2600 kgfcm2 de fluencia y 1200 kgfcm2 de resistencia a la fatiga con ciclo alternativo puro.

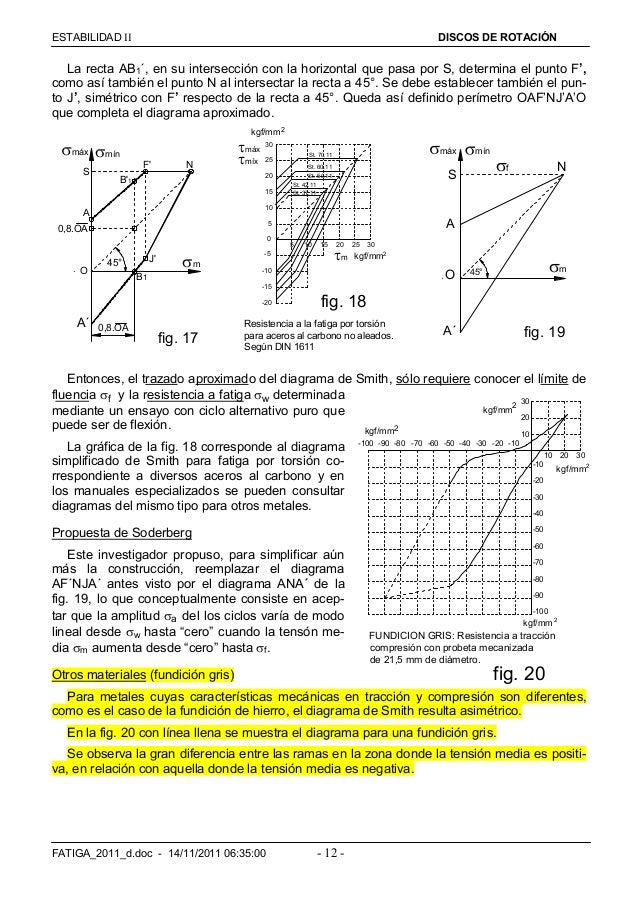

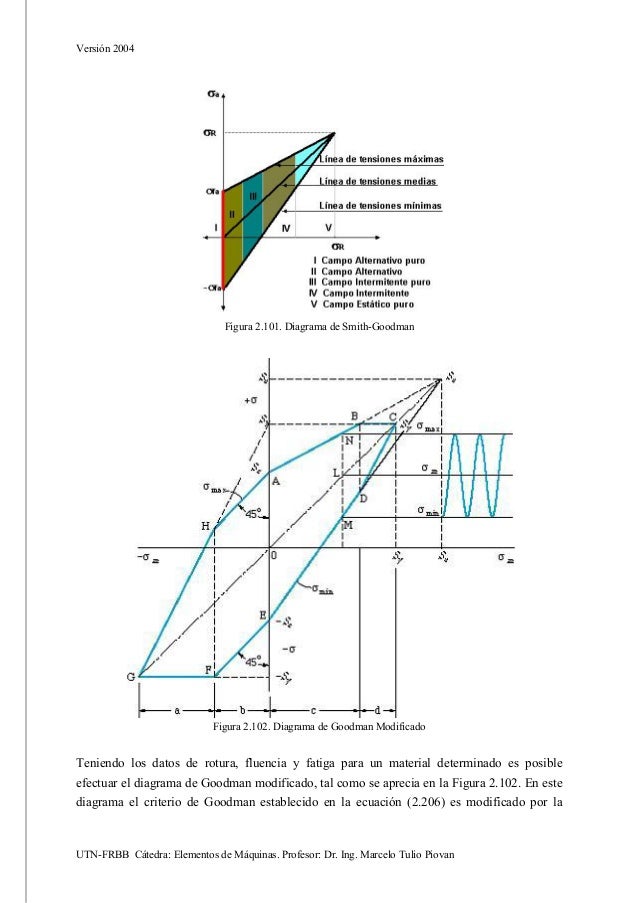

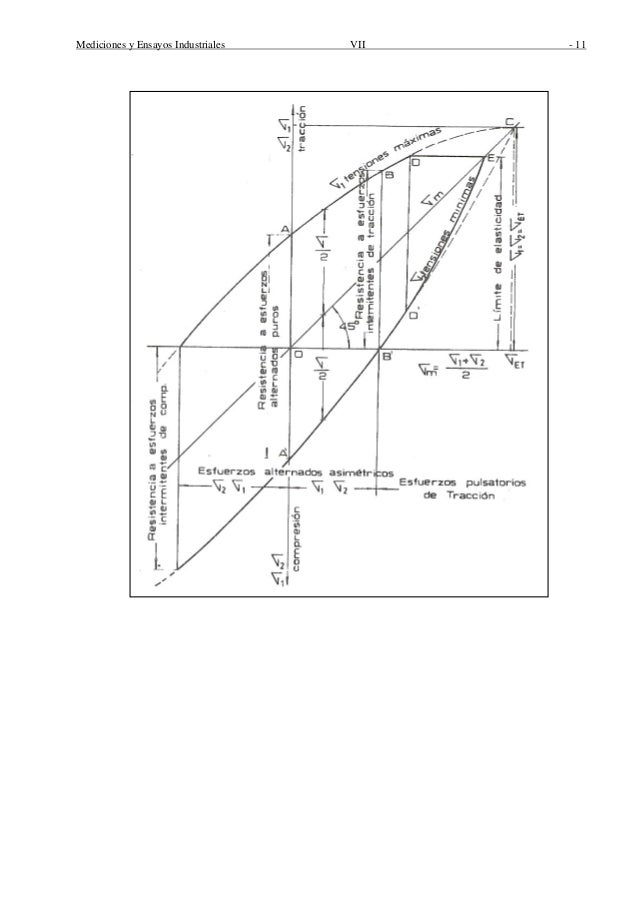

3-17 36 El diagrama de Smith Antes de hablar del diagrama de Smith debemos modificar un poco la información de los diagramas de Wöhler. En el diagrama de Goodman-Smith se pone de manifiesto que cuanto mayor sea el valor absoluto de la tensión media aplicada menor será la amplitud de ciclo que podrá soportar el material. En este momento está usando el acceso para invitados 6412 - Estabilidad II B - Curso 1. Esta forma de solicitación se presenta en diversos problemas de la técnica. Viga rotativa en los que se emplea una carga simple en piezas de prueba de laboratorios estándar controladas. Tensión máxima smax Tensión mínima smin Tensión media smean smax smin2 Tensión variable o tensión alterna o amplitud de tensión sr samp smax- smin2 Rango de tensiones Ds smax- smin Razón de tensiones stress Ratio R smin smax.
